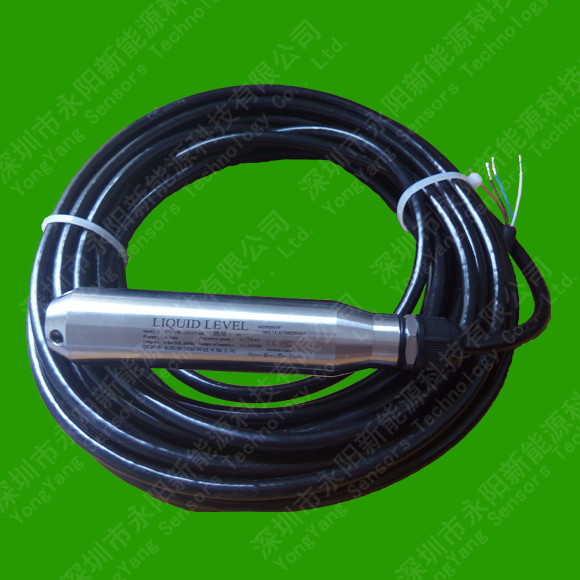

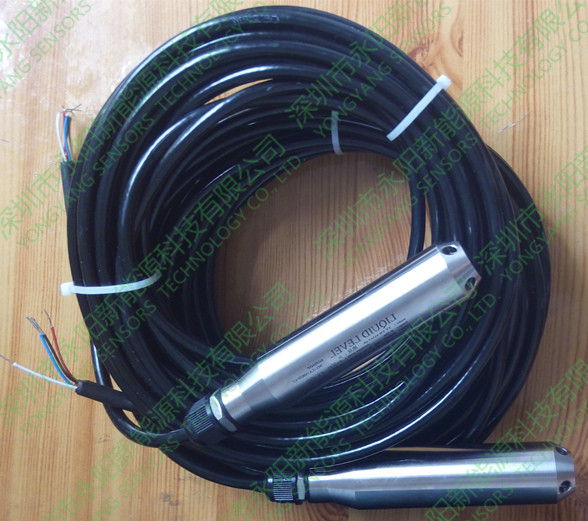

1、投入式液位計變送器（帶RS485）基本技術參數如下：

（1）    工作電源: 12～36VDC                  （2）    輸出信號：RS485 （距離可到1000米，最多32路）

（3）    標準 Modbus-RTU 協議（03功能） （4）    串口數據格式：9600bps, N,8,1

（5）    測式范圍：0-10米(m)                   （6）    分辨率：0.05%

（7）    工作環境：-40～85℃，                 （8）    輸出數據：0….2000

（9）    響應速度為大于500ms

     2、接線方式（一般方式）

   （1）藍線：  Gnd          （2）紅線：  24V正

（3）黑線/黃線：485輸出A  （4）白線： 485輸出B

     3、Modbus-RTU 03命令詳細說明（數據都為16進制數）

    （1）協議格式說明：

                                   設備地址 功能碼，數據地址，讀取數據個數，16CRC碼（低前高后）

      主機命令： [Address]  03    00 00    00   01   CRC0 CRC1

                             設備地址 功能碼，數據字節數，水位值    16CRC碼（低前高后）

       從機返回： [Address]  03   02      P_hi  P_lo  CRC0 CRC1

4、 16CRC效驗

 16CRC效驗是Modbus協議使用的一種標準的錯誤效驗方法，一般都有詳細說明，及程序詳解，這里不做說明了。
