YY-RC601V系列溫度變送器說明書

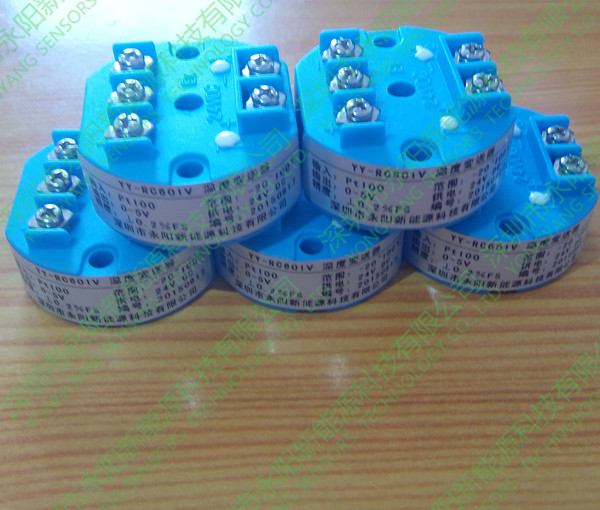

YY-RC601V系列溫度變送器模塊是為熱電阻型(Pt100，Pt1000, Cu50, Cu100等)溫度傳感器配套的0~5/10V直流輸出專用模塊。可配套組成一體化溫度變送器，也可單獨安裝使用。該模塊采用進口原裝器件，貼片工藝組裝，性能穩定可靠，體積小巧，安裝方便。

主要技術參數：

輸出信號：0～5/10V DC

工作電壓：12 ~30V DC

負載能力：負載電阻＞4KΩ

工作環境：溫度范圍-20℃～+80℃，無腐蝕性氣體

外形尺寸：Φ45mm  H22mm   安裝孔距：36mm

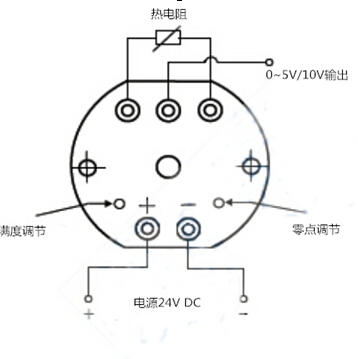

接線圖如下



注意事項：

    1、  請檢查包裝是否完好，并核對變送器型號和規格是否與您選購的產品相符.

    2、  接線完成檢查無誤后方可通電.

    3、用戶在通電后若發現顯示值與實際有所偏差，這屬于正常現象（變送器是靠電位器調節，在運輸中難免出現移動改變阻值）。這時只需要校驗一下零點滿點即可，參考校驗器按步驟操作。

    4，零點調節：調節到0.010v為最佳。
